码头化工复合软管

描述:

复合胶管是由聚丙烯、聚乙烯、聚四氟乙烯和聚酯薄膜及聚丙烯织物制成的多层热塑性胶管，外层由聚氯乙烯涂层织物制成，具有耐候性和耐磨性。外盖也可采用特殊的PU涂层面料;具有更好的耐紫外线，臭氧，阳光和抗老化性能和耐磨损特性。

复合软管，像其他软管一样，提供了重要的柔性连接，以补偿振动、移动或流体输送系统中的偏差。

应用:

1.主要用于储罐、交换站、装卸平台、化工厂或油田输送液体化学介质或石油用作管道的软连接部分;

2. 能在常规条件下输送大部分液体化学介质和各种油类。

性能:

1..重量轻、强度高、安全、灵活、操作方便。

2.防静电结构设计，连接处连接内外层钢丝，长久导电性。

3.由钢丝、塑料薄膜和织物制成，软管具有超轻重量和灵活性，易操作。

4.广泛耐多种油类，软管类型有GGP/SGP/SSP/SGT/SST/EST/EGT等多种选择。

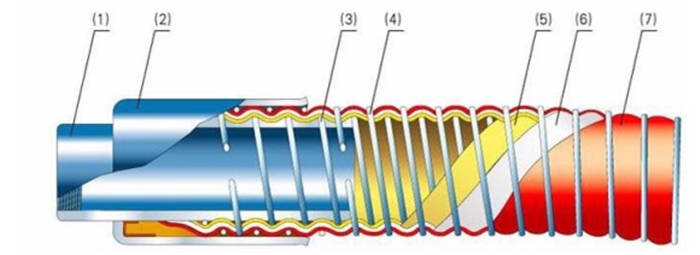

1:接头      2: 套筒        3: 内层钢丝层

4: 外层钢丝层   5: 多层塑料薄膜层(聚丙烯或四氟薄膜)    6: 增强曾

7: PVC 耐气候、抗紫外线外覆层

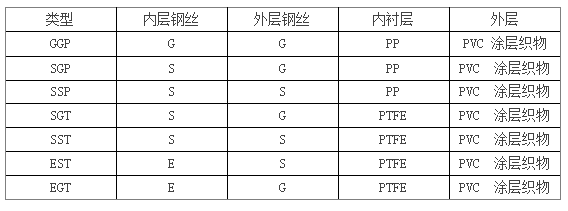

注: 三个大写字母代表了复合软管的三个结构层材质.

个代表内层钢丝材质

第二个代表外层钢丝材质

第三个代表内衬层材质

S--- 不锈钢304/304L/316/316L

G---镀锌钢丝

P--- 聚丙烯

T--- 四氟

E--- 四氟乙烯涂层钢丝

*EST, EGT软管不导电. 不能用于需要防静电的场合.

*EST, EGT内部包裹钢丝可定做碳钢材质, 不锈钢304或316材质.

技术参数:

 电阻: DN < 50 mm, R ≤ 2.5 ohm/m 或更小; DN ≥ 50 mm, R ≤ 1.0 ohm/m或更小

 真空压力: 0.9 bar

 伸长率: ≤10%(ISO 1402 测试压力)

 大扭曲形变: ≤ 10 °/ m (ISO 1402  测试压力 )

 爆破压力: 4倍工作压力

 温度范围: - 30 ℃ ~ + 80 ℃

 参考标准: EN13765-2010

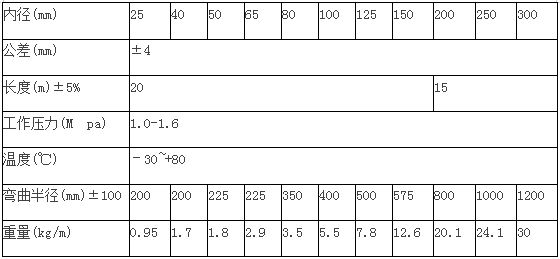

数据表：

注：

1. 快速接头大做到150(6"), 其他型号可根据要求定做

性能:

♦符合软管比相同规格尺寸的橡胶管重量轻 40%

♦良好的柔韧性，易弯曲

♦良好的耐正负压力性能

♦良好产品兼容性，安全处理所有类型的油基50%至高芳香族

♦优异的耐磨性、耐拖拽性、耐用性、抗紫外线性、耐臭氧性和安全性

♦优异的耐化学液体介质及各种油类腐蚀性能

♦阻燃性能

♦抗静电性能

♦性能稳定

测试:

1.严格按照标准选材

2.出厂前要按照标准进行1.5倍工作压力试验和电阻、延伸率试验

3.安全系数 β=爆破压力/工作压力≥4
